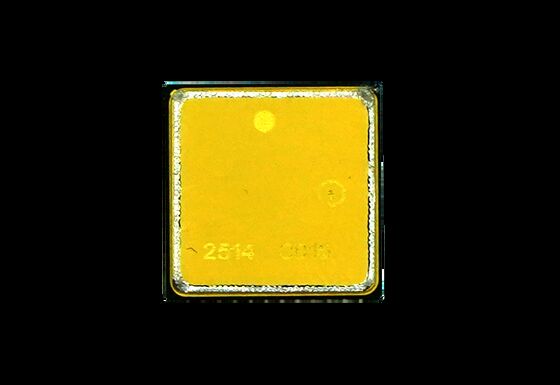

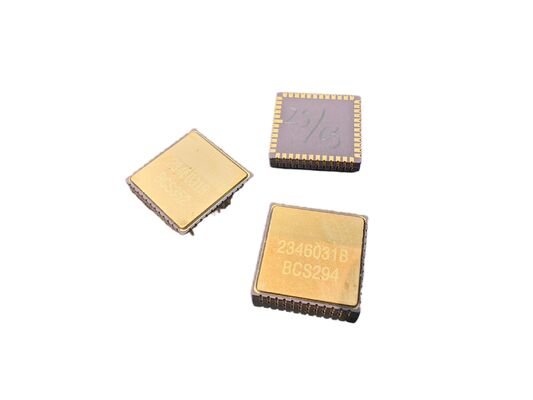

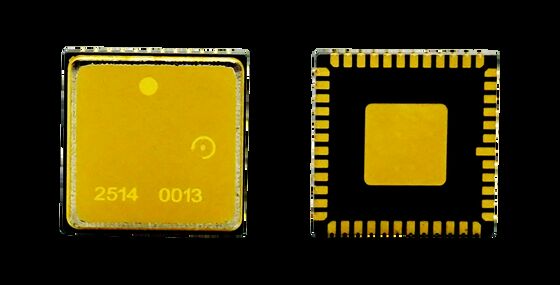

Αξιόπιστο εργοστασιακό κόστος τσιπ γυροσκοπίου MEMS για συστήματα πλοήγησης UAV

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400 μοίρες/δευτερόλεπτο

Σταθερότητα της μεροληψίας:

<0,1°/ώρα

πλάτος ζώνης:

200Hz

Ακρίβεια εξόδου:

24 bits

Γωνιακή τυχαία βόλτα:

<0,05 °/√h

Θερμοκρασία εργασίας:

-40ºC σε +85ºC

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Αξιόπιστος MEMS Γυροσκόπιο Τσιπ Factory τιμή για τα συστήματα πλοήγησης UAV

Περιγραφή του προϊόντος

Σχεδιασμένο για ακρίβεια και αξιοπιστία, το τσιπ γυροσκόπου MEMS μας παρέχει συνεπή γωνιακή συχνότητα ανίχνευσης με ελάχιστη παραγωγή και υψηλή σταθερότητα.Λειτουργεί αξιόπιστα κάτω από δονήσεις και διακυμάνσεις θερμοκρασίαςΗ εύκολη ενσωμάτωση και η υποστήριξη OEM την καθιστούν προτιμώμενη επιλογή για τους προγραμματιστές συστημάτων.

Κατευθυντήριες γραμμές σχεδιασμού PCB

Οι πυκνωτές αποσύνδεσης για τις καρφίτσες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις καρφίτσες
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των ίχνη
Συνδέστε τα άλλα άκρα των χωριστικών πυκνωτών για VREF, VBUF και VREG στο πλησιέστερο AVSS_LN και στη συνέχεια στο σήμα εδάφους μέσω μαγνητικού χάρτη
Τοποθετήστε τους πυκνωτές αποσύνδεσης για VCC και VIO κοντά στις αντίστοιχες καρφίτσες
Η κανονική λειτουργία του VCC απαιτεί ρεύμα περίπου 35 mA - χρησιμοποιήστε ευρεία ίχνη PCB για σταθερότητα τάσης
Αποφύγετε τη διαδρομή κάτω από το πακέτο για ομαλή συναρμολόγηση
Εντοπίστε τα εξαρτήματα για να αποφύγετε τις περιοχές συγκέντρωσης άγχους
Αποφύγετε τα μεγάλα στοιχεία διάσπασης θερμότητας και τις περιοχές με εξωτερική μηχανική επαφή
Αποτρέψτε την τοποθέτηση σε περιοχές επιρρεπείς σε παραμόρφωση κατά την εγκατάσταση

Τεχνικές παραμέτρους

Απόδοση	Μονάδα	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Πεδίο	deg/s	400	400	400	400	400	100
Διάσταση ζώνης @ 3DB (προσαρμοσμένη)	Hz	90	180	200	200	300	50
Ακριβότητα εξόδου (ψηφιακό SPI)	μπιτ	24	24	24	24	24	24
Επεξεργαστικό ρυθμό (ODR) (προσαρμοσμένο)	Hz	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.
Αναβολή (προσαρμοσμένη)	ms	Επενδύσεις	< 1.5	< 1.5	< 1.5	< 1	< 6
Σταθερότητα της μεροληψίας	deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Σταθερότητα κλίσης (1σ 10s)	deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ)	deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Συντελεστής κλίμακας σε 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Στρογγυλή τυχαία κίνηση (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Θόρυβος (από κορυφή σε κορυφή)	deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Ευαισθησία τιμής	°/hr/g	< 1	< 1	< 1	Επενδύσεις	< 1	< 1

Επιπλέον προδιαγραφές

Χρόνος ενεργοποίησης (εν ισχύοντα δεδομένα): 750 ms
Συχνότητα συντονισμού αισθητήρα: 10,5k-13,5kHz
Κρούση (ενεργοποίηση ισχύος): 500g, 1 ms
Αντίσταση στον αντίκτυπο (αποσύνδεση): 10000g, 10ms
Δονήσεις (ενεργοποίηση ισχύος): 18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας: -40°C έως +85°C
Θερμοκρασία αποθήκευσης: -55°C έως +125°C
Η τάση τροφοδοσίας: 5±0,25V
Η κατανάλωση ρεύματος: 45mA
