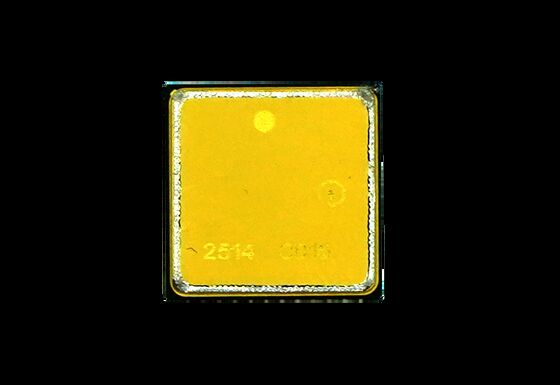

Κίνα MEMS κατασκευαστής τσιπ γυροσκόπιο υψηλής ακρίβειας χαμηλή παρακίνηση

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400 μοίρες/δευτερόλεπτο

Σταθερότητα της μεροληψίας:

<0,1°/ώρα

πλάτος ζώνης:

200Hz

Γωνιακή τυχαία βόλτα:

<0,05 °/√h

Ακρίβεια εξόδου:

24 bits

Θερμοκρασία εργασίας:

-40ºC σε +85ºC

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

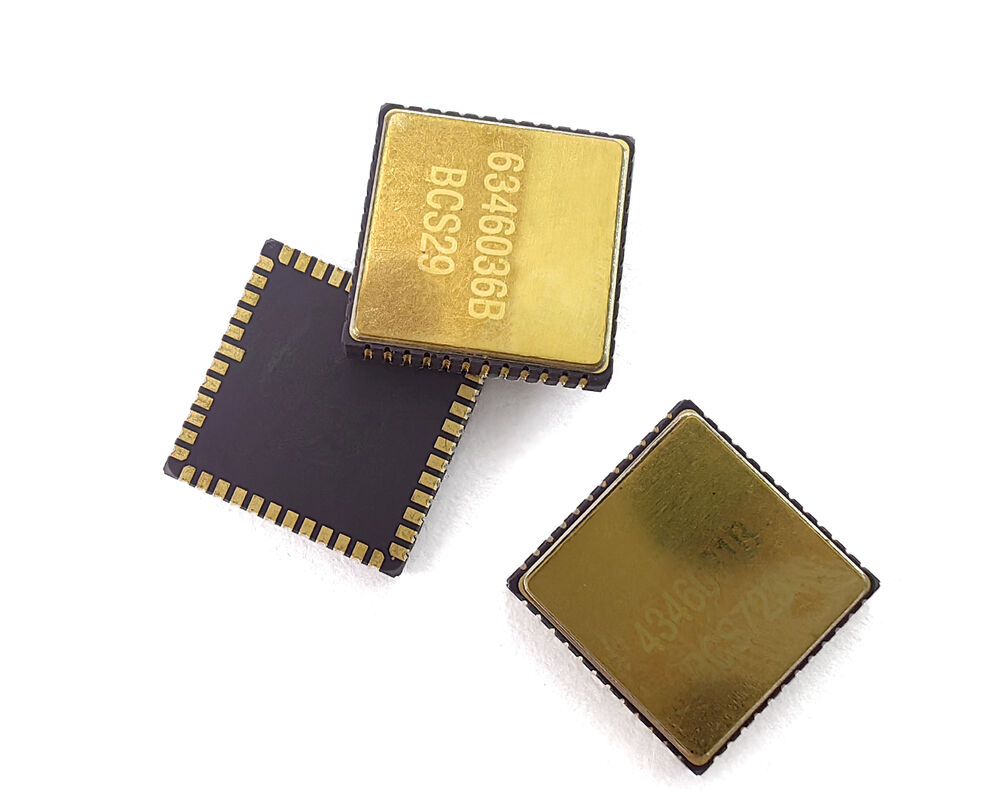

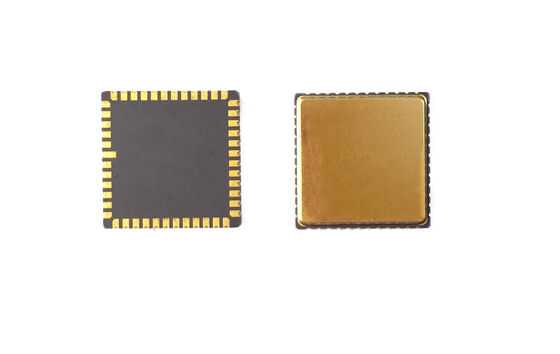

Κίνα MEMS κατασκευαστής τσιπ γυροσκόπιο υψηλής ακρίβειας χαμηλή παρακίνηση

Επισκόπηση του προϊόντος

Το τσιπ μας MEMS γυροσκόπιο προσφέρει υψηλής ακρίβειας ανίχνευση κίνησης με χαμηλή κατανάλωση ενέργειας και συμπαγές μέγεθος.Παρέχοντας σταθερή απόδοση σε δυναμικές συνθήκεςΜε ισχυρή ικανότητα κατά των παρεμβολών και προσαρμόσιμα χαρακτηριστικά, υποστηρίζει ένα ευρύ φάσμα βιομηχανικών και εμπορικών εφαρμογών.

Κατευθυντήριες γραμμές σχεδιασμού PCB

Οι πυκνωτές αποσύνδεσης για τις καρφίτσες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις καρφίτσες
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των ίχνη
Συνδέστε τα άλλα άκρα των χωριστικών πυκνωτών για VREF, VBUF και VREG στο πλησιέστερο AVSS_LN και στη συνέχεια στο σήμα εδάφους μέσω μαγνητικού χάρτη
Τοποθετήστε τους πυκνωτές αποσύνδεσης για VCC και VIO κοντά στις αντίστοιχες καρφίτσες
Το VCC απαιτεί ευρεία ίχνη PCB για να εξασφαλιστεί η σταθερότητα τάσης (περίπου 35mA ρεύμα κατά την κανονική λειτουργία)
Αποφύγετε τη διαδρομή κάτω από το πακέτο για ομαλή συναρμολόγηση
Εντοπίστε τα εξαρτήματα για να αποφύγετε τις περιοχές συγκέντρωσης άγχους
Αποφύγετε τα σημεία με μεγάλα στοιχεία εξαφάνισης θερμότητας, εξωτερική μηχανική επαφή, εκτόξευση, έλξη και στρέβλωση βίδες θέσης κατά την εγκατάσταση

Τεχνικές προδιαγραφές

Απόδοση	Μονάδα	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Πεδίο	deg/s	400	400	400	400	400	100
Διάσταση ζώνης @ 3DB (προσαρμοσμένη)	Hz	90	180	200	200	300	50
Ακριβότητα εξόδου (ψηφιακό SPI)	μπιτ	24	24	24	24	24	24
Επεξεργαστικό ρυθμό (ODR) (προσαρμοσμένο)	Hz	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.
Αναβολή (προσαρμοσμένη)	ms	Επενδύσεις	< 1.5	< 1.5	< 1.5	< 1	< 6
Σταθερότητα της μεροληψίας	deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Σταθερότητα κλίσης (1σ 10s)	deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ)	deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Συντελεστής κλίμακας σε 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Στρογγυλή τυχαία κίνηση (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Θόρυβος (από κορυφή σε κορυφή)	deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Ευαισθησία τιμής	°/hr/g	< 1	< 1	< 1	Επενδύσεις	< 1	< 1

Επιπλέον προδιαγραφές

Χρόνος ενεργοποίησης (δικαιώδη δεδομένα):750 ms

Αισθητήρας συχνότητα συντονισμού:10.5k-13.5kHz

Έγκριση (δύναμη ενεργοποίησης):500 g, 1 ms

Αντίσταση πρόσκρουσης (αποσύνδεση):10000 γραμμάρια, 10 λεπτά

Δονήσεις (ηλεκτρική ενεργοποίηση):18g rms (20Hz έως 2kHz)

Θερμοκρασία λειτουργίας:-40°C έως +85°C

Θερμοκρασία αποθήκευσης:-55°C έως +125°C

Η τάση τροφοδοσίας:5±0,25V

Τρέχουσα κατανάλωση:45mA
