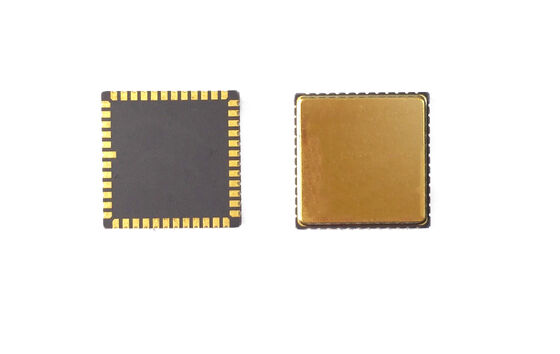

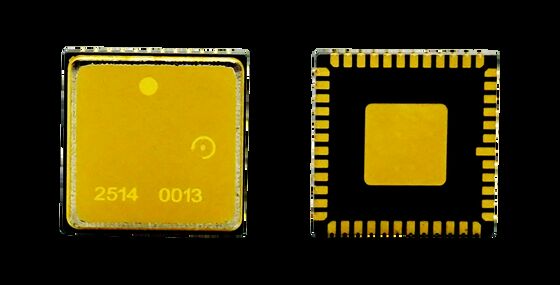

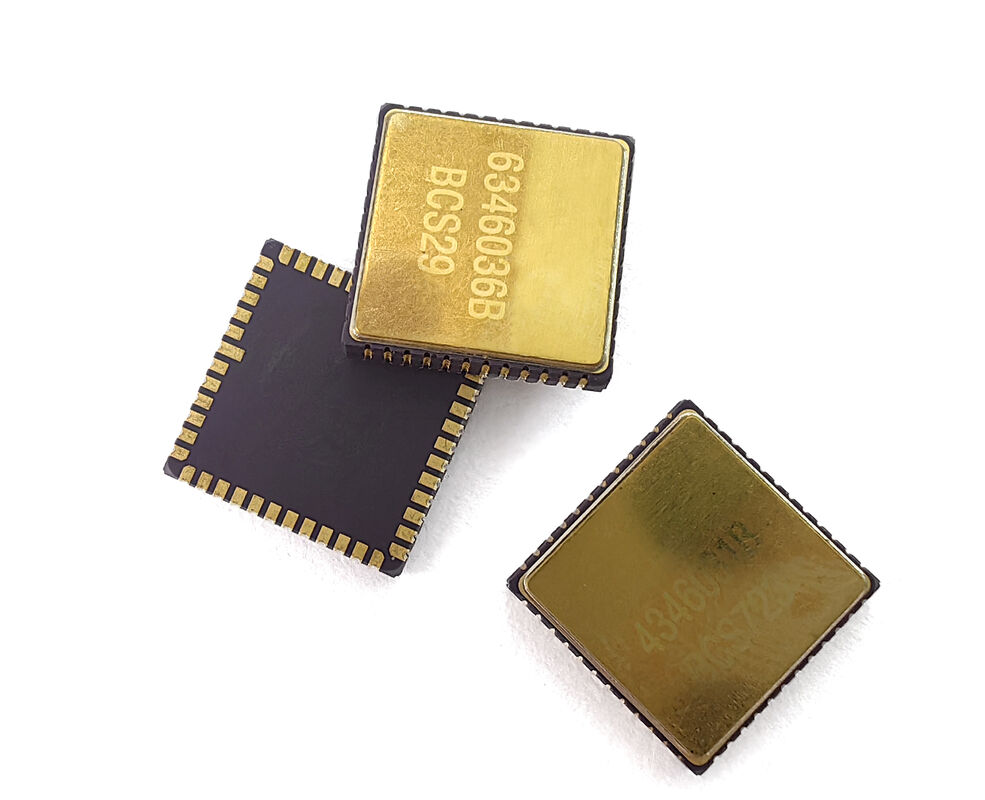

Κατασκευαστής Τσιπ Γυροσκόπου MEMS Χαμηλή αστάθεια προκαταλήψεων για το σύστημα INS

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400 μοίρες/δευτερόλεπτο

Σταθερότητα της μεροληψίας:

<0,1°/ώρα

πλάτος ζώνης:

200Hz

Γωνιακή τυχαία βόλτα:

<0,05 °/√h

Τάση τροφοδοσίας:

5±0,25V

Τρέχουσα κατανάλωση:

45mA

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Κατασκευαστής Τσιπ Γυροσκοπίου MEMS Χαμηλή Αστάθεια Βαθμίδας για Σύστημα INS

Επισκόπηση Προϊόντος

Αυτό το τσιπ γυροσκοπίου MEMS συνδυάζει υψηλή ακρίβεια, χαμηλό θόρυβο και εξαιρετική σταθερότητα για να προσφέρει αξιόπιστη απόδοση ανίχνευσης κίνησης. Ο στιβαρός σχεδιασμός του εξασφαλίζει σταθερή έξοδο υπό σκληρές περιβαλλοντικές συνθήκες, καθιστώντας το ιδανικό για βιομηχανικές, αεροδιαστημικές και ναυτιλιακές εφαρμογές. Η εύκολη ενσωμάτωση σε ενσωματωμένα συστήματα ενισχύει την αποδοτικότητα ανάπτυξης.

Οδηγίες Σχεδιασμού PCB

Οι πυκνωτές αποσύζευξης για τις ακίδες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις ακίδες
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των ιχνηών
Συνδέστε τα άλλα άκρα των πυκνωτών αποσύζευξης για VREF, VBUF και VREG στην πλησιέστερη AVSS_LN και στη συνέχεια στη γείωση σήματος μέσω μαγνητικού σφαιριδίου
Τοποθετήστε πυκνωτές αποσύζευξης για VCC και VIO κοντά στις αντίστοιχες ακίδες
Ρεύμα κανονικής λειτουργίας VCC: περίπου 35 mA - απαιτεί ευρείες ιχνητές PCB για σταθερότητα τάσης
Αποφύγετε τη δρομολόγηση κάτω από τη συσκευασία για ομαλή συναρμολόγηση
Εντοπίστε τα εξαρτήματα για να αποφύγετε περιοχές συγκέντρωσης τάσεων
Αποφύγετε μεγάλα στοιχεία διάχυσης θερμότητας και περιοχές με εξωτερική μηχανική επαφή
Αποτρέψτε την τοποθέτηση σε περιοχές επιρρεπείς σε παραμόρφωση κατά την εγκατάσταση

Τεχνικές Προδιαγραφές

Απόδοση	Μονάδα	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Εύρος	deg/s	400	400	400	400	400	100
Εύρος Ζώνης @3DB (προσαρμοσμένο)	Hz	90	180	200	200	300	50
Ακρίβεια Εξόδου (ψηφιακό SPI)	bits	24	24	24	24	24	24
Ρυθμός Εξόδου (ODR) (προσαρμοσμένο)	Hz	12K	12K	12K	12K	12K	12K
Καθυστέρηση (προσαρμοσμένο)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Αστάθεια Βαθμίδας	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Αστάθεια Βαθμίδας (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Σφάλμα Βαθμίδας κατά τη Θερμοκρασία (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Συντελεστής Κλίμακας στα 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Επαναληψιμότητα Συντελεστή Κλίμακας (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Συντελεστής Κλίμακας έναντι Θερμοκρασίας (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Μη Γραμμικότητα Συντελεστή Κλίμακας (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Γωνιακή Τυχαία Κίνηση (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Θόρυβος (Από Κορυφή σε Κορυφή)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Ευαισθησία Τιμής G	°/hr/g	<1	<1	<1	<3	<1	<1

Πρόσθετες Προδιαγραφές

Χρόνος ενεργοποίησης (έγκυρα δεδομένα): 750ms
Συχνότητα Συντονισμού Αισθητήρα: 10.5k-13.5kHz

Περιβαλλοντική Καταλληλότητα

Κρούση (ενεργοποίηση): 500g, 1ms
Αντοχή σε κρούση (απενεργοποίηση): 10000g, 10ms
Δόνηση (ενεργοποίηση): 18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας: -40°C έως +85°C
Θερμοκρασία αποθήκευσης: -55°C έως +125°C
Τάση τροφοδοσίας: 5±0.25V
Κατανάλωση ρεύματος: 45mA

Οδηγίες Εγκατάστασης
