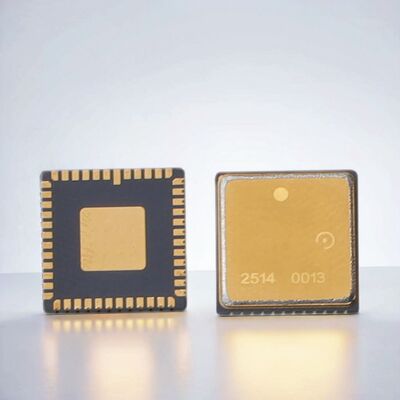

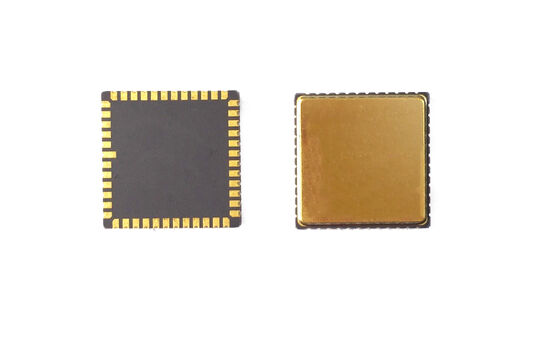

Τσιπ αισθητήρα γωνιακής ταχύτητας MGZ318HC-A1 MEMS για σύστημα ελέγχου πτήσης UAV

Name: Τσιπ αισθητήρα γωνιακής ταχύτητας MGZ318HC-A1 MEMS για σύστημα ελέγχου πτήσης UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Τσιπ αισθητήρα γωνιακής ταχύτητας MGZ318HC-A1 MEMS για σύστημα ελέγχου πτήσης UAV

Επισκόπηση του προϊόντος

Το τσιπ μας είναι βελτιστοποιημένο για εφαρμογές υψηλής απόδοσης με χαμηλή αστάθεια και ισχυρή αντοχή σε δονήσεις.παρέχει ακριβή και σταθερά δεδομένα για τα συστήματα πλοήγησης και ελέγχουΤο συμπαγές μέγεθος και οι ευέλικτες διεπαφές καθιστούν εύκολη την ενσωμάτωση σε διάφορες πλατφόρμες.

Κατευθυντήριες γραμμές σχεδιασμού PCB

Οι πυκνωτές αποσύνδεσης για τις καρφίτσες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις καρφίτσες
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των ίχνη
Συνδέστε τα άλλα άκρα των χωριστικών πυκνωτών για VREF, VBUF και VREG στο πλησιέστερο AVSS_LN και στη συνέχεια στο σήμα εδάφους μέσω μαγνητικού χάρτη
Τοποθετήστε τους πυκνωτές αποσύνδεσης για VCC και VIO κοντά στις αντίστοιχες καρφίτσες
Η κανονική λειτουργία του VCC απαιτεί ρεύμα περίπου 35 mA - χρησιμοποιήστε ευρεία ίχνη PCB για σταθερότητα τάσης
Αποφύγετε τη διαδρομή κάτω από το πακέτο για ομαλή συναρμολόγηση
Εντοπίστε τα εξαρτήματα για να αποφύγετε τις περιοχές συγκέντρωσης άγχους
Αποφύγετε τα μεγάλα στοιχεία διασποράς θερμότητας και τις περιοχές με εξωτερική μηχανική επαφή, την εκτόξευση και την έλξη
Αποφύγετε περιοχές όπου οι βίδες θέσης είναι επιρρεπείς σε παραμόρφωση κατά την εγκατάσταση

Τεχνικές προδιαγραφές

Απόδοση	Μονάδα	MGZ318HC-A1
Πεδίο	deg/s	400
Διάσταση ζώνης @ 3DB (προσαρμοσμένη)	Hz	200
Ακριβότητα εξόδου (ψηφιακό SPI)	μπιτ	24
Επεξεργαστικό ρυθμό (ODR) (προσαρμοσμένο)	Hz	12 χλμ.
Αναβολή (προσαρμοσμένη)	ms	< 1.5
Σταθερότητα της μεροληψίας	deg/hr ((1σ)	< 0.1
Σταθερότητα κλίσης (1σ 10s)	deg/hr ((1σ)	< 1
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ)	deg/hr ((1σ)	< 10
Συντελεστής κλίμακας σε 25°C	Lsb/deg/s	16000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm ((1σ)	< 20 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ)	ppm ((1σ)	< 150 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ)	ppm	< 150 ppm
Στρογγυλή τυχαία κίνηση (ARW)	°/√h	< 0.05
Θόρυβος (από κορυφή σε κορυφή)	deg/s	< 0.35
Ευαισθησία της τιμής G	°/hr/g	< 1
Χρόνος ενεργοποίησης (δικαίοντα δεδομένα)	σ	750 μέτρα
Συχνότητα συντονισμού αισθητήρα	hz	10.5k-13.5k

Περιβαλλοντικές προδιαγραφές

Έγκριση (δύναμη ενεργοποίησης):500 g, 1 ms

Αντίσταση πρόσκρουσης (αποσύνδεση):10000 γραμμάρια, 10 λεπτά

Δονήσεις (ηλεκτρική ενεργοποίηση):18g rms (20Hz έως 2kHz)

Θερμοκρασία λειτουργίας:-40°C έως +85°C

Θερμοκρασία αποθήκευσης:-55°C έως +125°C

Η τάση τροφοδοσίας:5±0,25V

Τρέχουσα κατανάλωση:45mA

Οδηγίες εγκατάστασης
