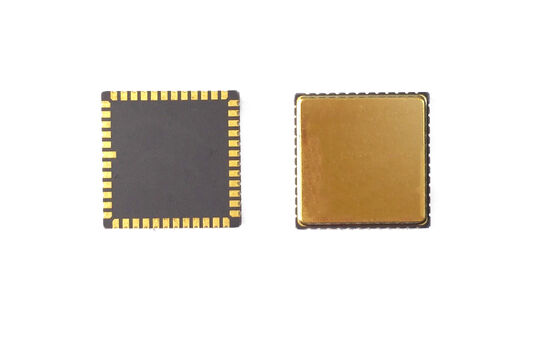

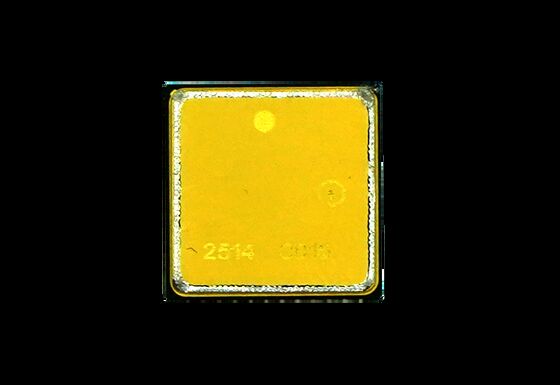

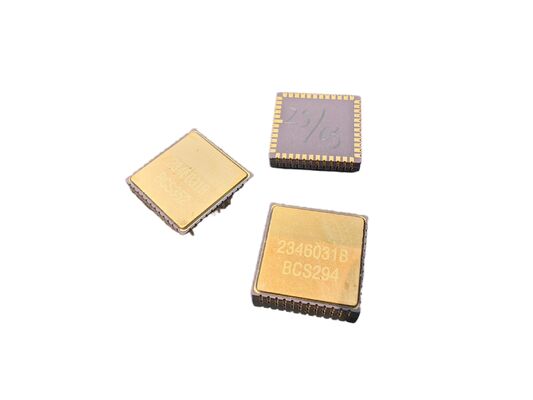

Εργοστάσιο τσιπ γυροσκοπίου MEMS χαμηλής απόκλισης για σύστημα σταθεροποίησης UAV

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Τσιπ Γυροσκοπίου MEMS Χαμηλής Απόκλισης για Σύστημα Σταθεροποίησης UAV

Επισκόπηση Προϊόντος

Με υψηλή ευαισθησία και χαμηλή απόκλιση, αυτό το τσιπ γυροσκοπίου MEMS εξασφαλίζει ακριβή ανίχνευση κίνησης σε απαιτητικά περιβάλλοντα. Είναι κατάλληλο για σταθεροποίηση UAV, ρομποτική και αυτόνομα συστήματα πλοήγησης. Η συμπαγής δομή και ο σχεδιασμός χαμηλής κατανάλωσης το καθιστούν ιδανικό για σύγχρονες ενσωματωμένες λύσεις.

Οδηγίες Σχεδιασμού PCB

Οι πυκνωτές αποσύζευξης για τις ακίδες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις ακίδες
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των γραμμών
Συνδέστε τα άλλα άκρα των πυκνωτών αποσύζευξης για VREF, VBUF και VREG στην πλησιέστερη AVSS_LN και στη συνέχεια στη γείωση σήματος μέσω μαγνητικού σφαιριδίου
Τοποθετήστε πυκνωτές αποσύζευξης για VCC και VIO κοντά στις αντίστοιχες ακίδες
Εξασφαλίστε φαρδιές γραμμές PCB για VCC (περίπου ρεύμα 35mA κατά την κανονική λειτουργία)
Αποφύγετε τη δρομολόγηση κάτω από τη συσκευασία για ομαλή συναρμολόγηση
Εντοπίστε τα εξαρτήματα για να αποφύγετε περιοχές συγκέντρωσης τάσεων
Αποφύγετε μεγάλα στοιχεία διάχυσης θερμότητας και περιοχές με εξωτερική μηχανική επαφή
Αποτρέψτε την τοποθέτηση σε περιοχές επιρρεπείς σε συμπίεση, έλξη ή παραμόρφωση κατά την εγκατάσταση

Τεχνικές Προδιαγραφές

Απόδοση	Μονάδα	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Εύρος	deg/s	400	400	400	400	400	100
Εύρος Ζώνης @3DB (προσαρμοσμένο)	Hz	90	180	200	200	300	50
Ακρίβεια εξόδου (ψηφιακό SPI)	bits	24	24	24	24	24	24
Ρυθμός εξόδου (ODR) (προσαρμοσμένο)	Hz	12K	12K	12K	12K	12K	12K
Καθυστέρηση (προσαρμοσμένο)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Σταθερότητα απόκλισης	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Σταθερότητα απόκλισης (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Σφάλμα απόκλισης κατά τη θερμοκρασία (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Συντελεστής κλίμακας στα 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Επαναληψιμότητα συντελεστή κλίμακας (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Συντελεστής κλίμακας έναντι θερμοκρασίας (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Μη γραμμικότητα συντελεστή κλίμακας (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Γωνιακή τυχαία διαδρομή (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Θόρυβος (Από κορυφή σε κορυφή)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Ευαισθησία τιμής G	°/hr/g	<1	<1	<1	<3	<1	<1

Πρόσθετες Προδιαγραφές

Χρόνος ενεργοποίησης (έγκυρα δεδομένα): 750ms
Συχνότητα συντονισμού αισθητήρα: 10.5k-13.5kHz
Κρούση (ενεργοποίηση): 500g, 1ms
Αντοχή σε κρούση (απενεργοποίηση): 10000g, 10ms
Δόνηση (ενεργοποίηση): 18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας: -40°C έως +85°C
Θερμοκρασία αποθήκευσης: -55°C έως +125°C
Τάση τροφοδοσίας: 5±0.25V
Κατανάλωση ρεύματος: 45mA
