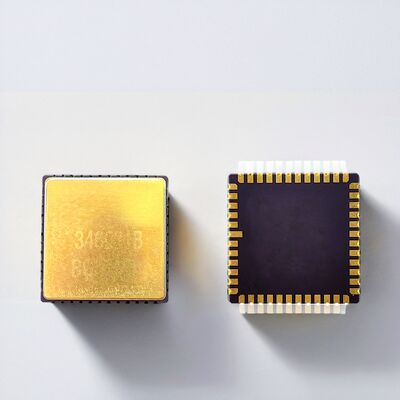

Κατασκευαστής τσιπ γυροσκοπίου MEMS υψηλής ακρίβειας με υποστήριξη προσαρμογής OEM

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400

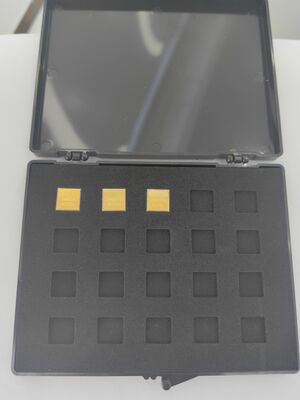

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Τσιπ γυροσκόπου υψηλής ακρίβειας MEMS με υποστήριξη προσαρμογής OEM

Επισκόπηση του προϊόντος

Αυτό το τσιπ γυροσκόπου MEMS βιομηχανικής κλάσης παρέχει αξιόπιστη ανίχνευση γωνιακού ρυθμού με υψηλή σταθερότητα και μακροχρόνια σταθερότητα.καθιστώντας το ιδανικό για σκληρά περιβάλλοντα όπως βιομηχανική αυτοματοποίηση και εξωτερικά συστήματα.

Κατευθυντήριες γραμμές σχεδιασμού PCB

Οι πυκνωτές αποσύνδεσης για τις καρφίτσες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις καρφίτσες
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των ίχνη
Συνδέστε τα άλλα άκρα των χωριστικών πυκνωτών για VREF, VBUF και VREG στο πλησιέστερο AVSS_LN και στη συνέχεια στο σήμα εδάφους μέσω μαγνητικού χάρτη
Τοποθετήστε τους πυκνωτές αποσύνδεσης για VCC και VIO κοντά στις αντίστοιχες καρφίτσες
Το VCC απαιτεί ευρύ ίχνος PCB για να εξασφαλιστεί σταθερότητα τάσης (περίπου 35 mA ρεύμα κατά την κανονική λειτουργία)
Αποφύγετε τη διαδρομή κάτω από το πακέτο για ομαλή συναρμολόγηση
Εντοπίστε τα εξαρτήματα για να αποφύγετε τις περιοχές συγκέντρωσης άγχους
Αποφύγετε περιοχές με μεγάλα στοιχεία εξαφάνισης της θερμότητας, εξωτερική μηχανική επαφή, εκτόξευση, έλξη και τοποθέτηση ζώνες στροφής καμπύλης

Τεχνικές προδιαγραφές

Απόδοση	Μονάδα	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Πεδίο	deg/s	400	400	400	400	400	100
Διάσταση ζώνης @ 3DB (προσαρμοσμένη)	Hz	90	180	200	200	300	50
Ακριβότητα εξόδου (ψηφιακό SPI)	μπιτ	24	24	24	24	24	24
Επεξεργαστικό ρυθμό (ODR) (προσαρμοσμένο)	Hz	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.	12 χλμ.
Αναβολή (προσαρμοσμένη)	ms	Επενδύσεις	< 1.5	< 1.5	< 1.5	< 1	< 6
Σταθερότητα της μεροληψίας	deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Σταθερότητα κλίσης (1σ 10s)	deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ)	deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Συντελεστής κλίμακας σε 25°C	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Στρογγυλή τυχαία κίνηση (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Θόρυβος (από κορυφή σε κορυφή)	deg/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Ευαισθησία τιμής	°/hr/g	< 1	< 1	< 1	Επενδύσεις	< 1	< 1
