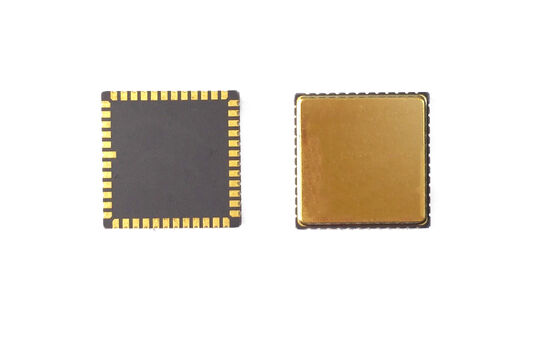

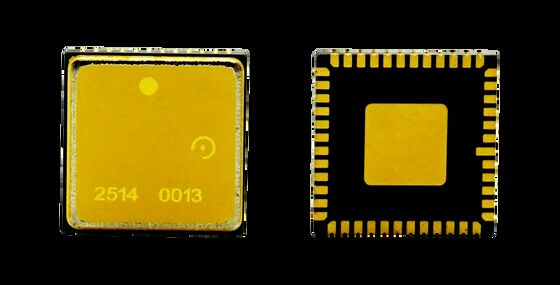

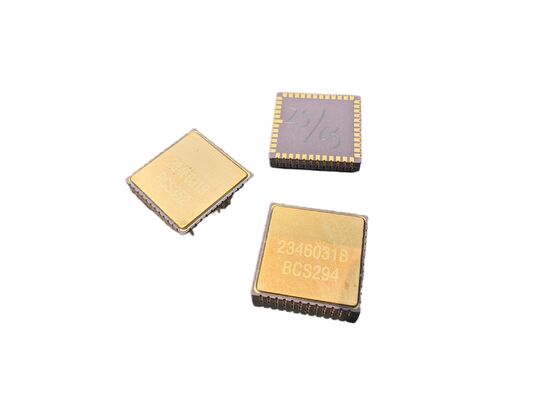

Τσιπ αισθητήρα MEMS υψηλής ανάλυσης γωνιακής ταχύτητας για έλεγχο ακρίβειας MGZ318HC-A1

Name: Τσιπ αισθητήρα MEMS υψηλής ανάλυσης γωνιακής ταχύτητας για έλεγχο ακρίβειας MGZ318HC-A1
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Ονομασία μάρκας:	Firepower
Αριθμός μοντέλου:	MGZ318HC-A1
MOQ:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	500/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Εύρος μέτρησης:

400

Σταθερότητα της μεροληψίας:

<0,1°/ώρα

πλάτος ζώνης:

200Hz

Γωνιακή τυχαία βόλτα:

<0,05 °/√h

Τάση τροφοδοσίας:

5±0,25V

Τρέχουσα κατανάλωση:

45mA

Συσκευασία λεπτομέρειες:

sponge+box

Δυνατότητα προσφοράς:

500/μήνα

Περιγραφή προϊόντος

Τσιπ αισθητήρα MEMS υψηλής ανάλυσης γωνιακής ταχύτητας για έλεγχο ακρίβειας MGZ318HC-A1

Επισκόπηση του προϊόντος

Το τσιπ γυροσκόπου MEMS μας παρέχει ακριβή και σταθερή ανίχνευση κίνησης για τα συστήματα πλοήγησης και ελέγχου επόμενης γενιάς.,Η προσαρμογή OEM εξασφαλίζει τη συμβατότητα με τις ειδικές απαιτήσεις του συστήματος σας.

Κατευθυντήριες γραμμές σχεδιασμού PCB

Οι πυκνωτές αποσύνδεσης για τις καρφίτσες VCP, VREF, VBUF και VREG πρέπει να τοποθετούνται όσο το δυνατόν πιο κοντά στις καρφίτσες
Ελαχιστοποιήστε την ισοδύναμη αντίσταση των ίχνη
Συνδέστε τα άλλα άκρα των χωριστικών πυκνωτών για VREF, VBUF και VREG στο πλησιέστερο AVSS_LN και στη συνέχεια στο σήμα εδάφους μέσω μαγνητικού χάρτη
Τοποθετήστε τους πυκνωτές αποσύνδεσης για VCC και VIO κοντά στις αντίστοιχες καρφίτσες
Σήμερα, το VCC λειτουργεί κανονικά: περίπου 35 mA - απαιτεί ευρεία ίχνη PCB για σταθερότητα τάσης.
Αποφύγετε τη διαδρομή κάτω από το πακέτο για ομαλή συναρμολόγηση
Εντοπίστε τα εξαρτήματα για να αποφύγετε τις περιοχές συγκέντρωσης άγχους
Αποφύγετε περιοχές με μεγάλα στοιχεία εξαφάνισης της θερμότητας, εξωτερική μηχανική επαφή, εκτόξευση, έλξη και τοποθέτηση ζώνες στροφής καμπύλης

Τεχνικές προδιαγραφές

Απόδοση	Μονάδα	MGZ318HC-A1
Πεδίο	deg/s	400
Διάσταση ζώνης @ 3DB (προσαρμοσμένη)	Hz	200
Ακριβότητα εξόδου (ψηφιακό SPI)	μπιτ	24
Επεξεργαστικό ρυθμό (ODR) (προσαρμοσμένο)	Hz	12 χλμ.
Αναβολή (προσαρμοσμένη)	ms	< 1.5
Σταθερότητα της μεροληψίας	deg/hr ((1σ)	< 0.1
Σταθερότητα κλίσης (1σ 10s)	deg/hr ((1σ)	< 1
Λάθος προκατάληψης σε σχέση με τη θερμοκρασία (1σ)	deg/hr ((1σ)	< 10
Συντελεστής κλίμακας σε 25°C	Lsb/deg/s	16000
Επαναληψιμότητα με συντελεστή κλίμακας (1σ)	ppm ((1σ)	< 20 ppm
Παράγοντας κλίμακας έναντι θερμοκρασίας (1σ)	ppm ((1σ)	< 150 ppm
Μη γραμμικότητα του συντελεστή κλίμακας (1σ)	ppm	< 150 ppm
Στρογγυλή τυχαία κίνηση (ARW)	°/√h	< 0.05
Θόρυβος (από κορυφή σε κορυφή)	deg/s	< 0.35
G Ευαισθησία τιμής	°/hr/g	< 1
Χρόνος ενεργοποίησης (δικαίοντα δεδομένα)	σ	750 μέτρα
Συχνότητα συντονισμού αισθητήρα	hz	10.5k-13.5k

Περιβαλλοντικές προδιαγραφές

Κρούση (ηλεκτρική ενέργεια)	500 g, 1 ms
Αντίσταση στην πρόσκρουση (αποσβέσεις)	10000 γραμμάρια, 10 λεπτά
Δονήσεις (ηλεκτρική ενέργεια)	18g rms (20Hz έως 2kHz)
Θερμοκρασία λειτουργίας	-40°C έως +85°C
Θερμοκρασία αποθήκευσης	-55°C έως +125°C
Πρόσθετη τάση	5±0,25V
Τρέχουσα κατανάλωση	45mA

Οδηγίες εγκατάστασης
