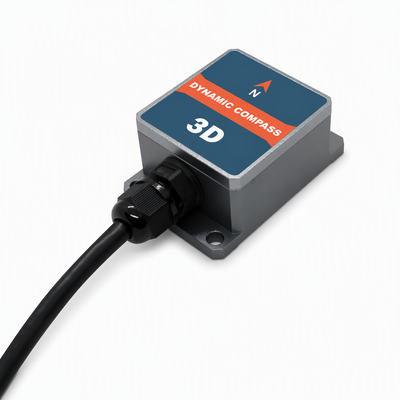

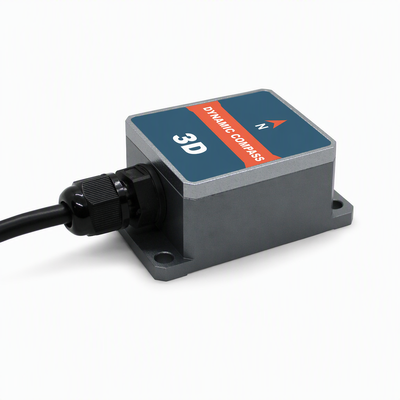

Ψηφιακός αισθητήρας πυξίδας με ακρίβεια πορείας 0,8° και έξοδο RS232/RS485/TTL για συστήματα πλοήγησης

Name: Ψηφιακός αισθητήρας πυξίδας με ακρίβεια πορείας 0,8° και έξοδο RS232/RS485/TTL για συστήματα πλοήγησης
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: FCM250B/260B
Price: 300 USD
Availability: InStock

Αριθμός μοντέλου:	FCM250B/260B
MOQ:	1
τιμή:	300$
Ικανότητα εφοδιασμού:	1000/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ακρίβεια επικεφαλής:

0,8 °

Ψήφισμα τίτλων:

0.1°

Εύρος μέτρησης Pitch & Roll:

±85°

Ακρίβεια:

0,1° (<15°), 0,2° (<30°), 0,3° (<60°)

Ακρίβεια:

0,1° (<15°), 0,2° (<30°), 0,3° (<60°)

Ψήφισμα κλίσης:

0.1°

Εύρος αντιστάθμισης κλίσης:

< 40°

Διεπαφή εξόδου:

RS232 / RS485 / TTL

Συσκευασία λεπτομέρειες:

Σφουγγάρι + χαρτοκιβώτιο

Δυνατότητα προσφοράς:

1000/μήνα

Επισημαίνω:

Ψηφιακός αισθητήρας πυξίδας με ακρίβεια 0

8°

Ηλεκτρονική μονάδα επικεφαλίδας εξόδου RS232/RS485/TTL

Περιγραφή προϊόντος

Ψηφιακός αισθητήρας πυξίδας υψηλής ακρίβειας ηλεκτρονική μονάδα πορείας για συστήματα πλοήγησης και ελέγχου κεραίας

Εισαγωγή του προϊόντος

Το FCM250B/260B είναι μια χαμηλού κόστους τρισδιάστατη ηλεκτρονική πυξίδα που χρησιμοποιεί σκληρούς και μαλακούς αλγόριθμους μαγνητικής βαθμονόμησης για την εξάλειψη παρεμβολών μαγνητικού πεδίου μέσω προηγμένης βαθμονόμησης.Αυτή η πυξίδα ενσωματώνει έναν αισθητήρα τριών αξόνων και υπολογίζει την πορεία σε πραγματικό χρόνο μέσω ενός κεντρικού επεξεργαστή, ενώ ένα τριάξονο επιταχυνόμετρο παρέχει αντιστάθμιση πορείας για γωνίες κλίσης έως ± 85°, εξασφαλίζοντας υψηλή ακρίβεια ακόμη και σε ακραίες γωνίες.

Με υψηλής ακρίβειας έλεγχο MCU και πολλαπλές επιλογές εξόδου, η ηλεκτρονική πυξίδα προσφέρει τυποποιημένες διεπαφές όπως RS232/RS485/TTL,με προσαρμοσμένες διεπαφές επικοινωνίας διαθέσιμες κατόπιν αιτήματος.

Με το συμπαγές του μέγεθος, τη χαμηλή κατανάλωση ενέργειας και την ανθεκτική κατασκευή του, το FCM250B/260B είναι κατάλληλο για σταθερές κεραίες, οχήματα και εφαρμογές ενσωμάτωσης συστημάτων.Η υψηλή αντοχή του σε κραδασμούς και η αξιοπιστία του επιτρέπουν τη λειτουργία σε εξαιρετικά σκληρά περιβάλλοντα, καθιστώντας το ιδανικό για συστήματα ολοκληρωμένου ελέγχου μετρήσεων ακριβείας.

Βασικά χαρακτηριστικά

Ακριβότητα πορείας:00,8°
Πεδίο μέτρησης κλίσης:± 85°
Ανάλυση κλίσης:0.1°
Ακριβότητα κλίσης:0.2°
Πεδίο θερμοκρασίας:-40°C έως +85°C
Συνεχή τροφοδοσία 5V
Σκληρό μαγνητικό, μαλακό μαγνητικό και αντιστάθμιση κλίσης
Πρότυπο διεπαφή εξόδου RS232/RS485/TTL

Εφαρμογές

Μελέτες πλοήγησης
Αναζήτηση με δορυφορική κεραία
Συνδυασμένη πλοήγηση GPS
Υπηρετικός έλεγχος κεραίας
Μηχανές απεικόνισης υπέρυθρου
Ρομπότ ειδικών περιστάσεων
Υποβρύχια πλοήγηση ρομπότ ROV
Λάιζερ μετρητές απόστασης
Χαρτογράφηση
Όργανα ωκεανογραφικής έρευνας

Προδιαγραφές

Παράμετρος	Αξία
Ακριβότητα πορείας	00,8°
Απόφαση	0.1°
Ακριβότητα κλίμακας	0.1°<15° (περίοδος μέτρησης) 0.2°<30° (περίοδος μέτρησης) 0.3°<60° (περίοδος μέτρησης)
Πεδίο ύψους	± 85°
Ακριβότητα κυλίσματος	0.1°<15° (περίοδος μέτρησης) 0.2°<30° (περίοδος μέτρησης) 0.3°<60° (περίοδος μέτρησης)
Πεδίο κυλίνδυνου	± 85°
Απόφαση	0.1°
Πεδίο γωνίας αντιστάθμισης κλίσης	< 40°
Καθορισμός σκληρού σιδήρου	- Ναι, ναι.
Κλιμάκωση μαλακού σιδήρου	- Ναι, ναι.
Μέθοδος βαθμονόμησης παρεμβολών μαγνητικού πεδίου	Στροφή οριζόντια μία στροφή (2D βαθμονόμηση)
Μέγεθος PCBA	L33 × W27 × H9mm
RS232/RS485/TTL	PCBA: 4PIN 30cm καλώδιο τερματικού
Αναβολή εκκίνησης	< 50mS
Ποσοστό παραγωγής	20 Hz/s
Ποσοστό Baud	2400 έως 19200 baud
Φόρμα εξόδου	Δυαδικό πρωτόκολλο υψηλών επιδόσεων
Πρόσθετη τάση	(προεπιλεγμένο) DC+5V (προαιρετικό) DC 9 ∆36V
Τρόπος ρεύματος (MAX)	45mA
Ιδανική λειτουργία	35mA
Κατάσταση ύπνου	ΔΕΠ
Πεδίο λειτουργίας	-40°C+85°C
Θέρμανση αποθήκευσης	-40°C+85°C
Δυναμικότητα κατά των δονήσεων	2500 g
ΕΜΚ	Σύμφωνα με το EN61000 και το GBT17626
ΜΤΠΔ	≥98000 ώρες/χρόνος
Αντίσταση μόνωσης	≥ 100MΩ
Αντοχή σε κρούση	100g@11ms, τρεις κατευθύνσεις (μισό σινουσίδιο)
Αντι-δονήσεις	10gms\10 ̇ 1000Hz
Βάρος	PCBA: ≤ 25g (εκτός καλωδίων)

Μέγεθος προϊόντος
